电容取电智能型柱上断路器
您的位置:首页 > 产品中心 > 户外柱上开关系列 > 电容取电智能型柱上断路器

1、装置概述

ZW32-12/630-25型测量控制装置(一体化故障隔离装置)是额定电压为12kV,三相交流50Hz的户外配电设备,主要用于开断过载电流、短路电流以及实现线路故障监测、判断、处理的自动化装置,集开关本体、取能单元、测量单元、控制单元一体化设计,具有安装简单、维护方便等特点,是实现配电线路馈线自动化系统首选设备。

ZW32-12/630-25型测量控制装置配套的低功耗配电自动化馈线终端,采用高性能新技术平台,具有配网运行监视、控制和故障分析处理功能。终端采用标准航空接插件接口一次设备,信号和接口的兼容性好,整机功耗≤3W(不含后备电源)。


2技术特点


1、取能装置一体化设计,为装置部件提供工作电源。

通过在测量控制装置底座上两端加装高压电容取能装置,采用双侧取电模式,使一体化故障隔离装置与取能装置一体化设计。取电装置不受天气、负荷电流变化影响,稳定可靠。

2、智能测控终端一体化设计,实现信息采集及自动化控制。

智能测控终端与故障隔离装置一体化设计,可在线采集线路相电流、相电压及零序电流、零序电压,通过GPRS通讯方式与馈线自动化系统结合,实现线路的数据采集、参数设定及远程控制。

3、方便现场安装,杜绝现场接线错误。

现场不需要连接其它电源装置,一次吊装测量控制装置即可施工完毕,施工周期短,减少停电时间;所有二次连线在工厂完工,降低现场施工接线错误的风险。

4、具备电流互感器开路安全防护设计。

所有高压电流互感器的出线都在底座内经过了二级电流传感器的转换处理。在智能测控终端未安装时,不需要考虑高压电流互感器误开路的风险,减少现场施工误操作事故。

5、采用全封闭结构,绝缘性能好

测量控制装置采用三相支柱式全封闭结构,密封性能好,有防潮、防凝露性能,特别适应于严寒或高温潮湿地区使用。

三相支柱内部和外部增加硅橡胶伞裙,使爬电距离大大增加,相间距340mm,满足海拔3000米以下地区使用要求。

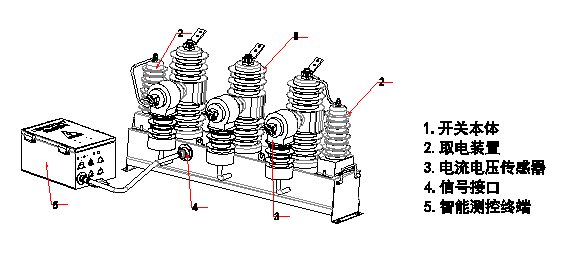

3设备结构图
